商品型號:DP168-B
新品光纖端面檢測儀 光纖端面測試儀 光纖端面視頻顯微鏡 型號:DP168-B
DP168-B光纖端面檢測儀/檢查儀(又名:光纖顯微鏡),采用3.5英寸30萬像素的液晶顯示屏,一次性將光纖端面圖像放大400倍(以9寸監視器為參照),圖像清晰、居中性好,探測器體積小,便于攜帶,顯示器內置鋰電池,也可使用110~240V外接電源供電,適配器品種全,DP168-B-光纖端面檢測儀/檢查儀既可檢測公頭(跳線),也可檢測母頭(光模塊/光器件),是光纖網絡維護、工程施工、器件廠商高端產線的理想工具,廣泛應用于電信、移動、聯通、廣電、電力、器件廠商高端產線以及大學、科研機構等光學實驗室!
二、主要特點
◆ 采用了3.5英寸30萬象素的TFT高清晰液晶顯示器將光纖端面圖像一次性放大400倍(以9寸監視器做參照),光纖端面污染、劃痕、凹陷等清晰可見。
◆ 既可檢測光纖跳線(公頭),也可檢測光模塊、光器件(母頭);
◆ 可檢測的光纖類型有:SC、FC、ST、LC、E2000、MU等所有PC和APC的光纖連接器公頭端面及適配器里面的母頭端面。
◆ 光纖端面圖像居中性好。
三、探測器簡介

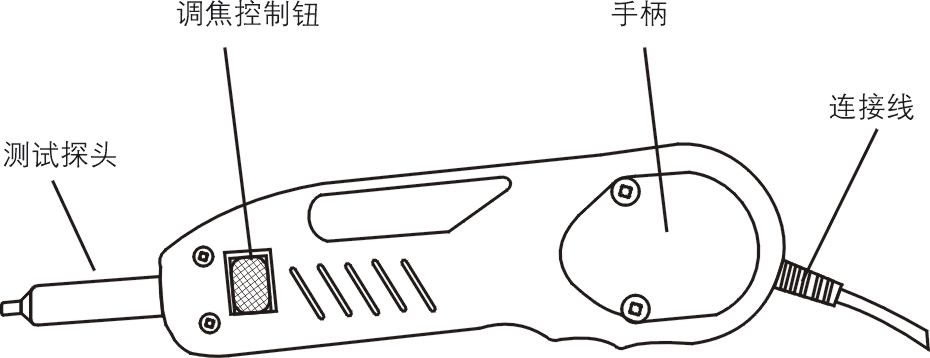

1、 組成結構
A、光纖端面檢測儀探測器:手柄內置CCD攝像頭、光機結構、光路系統、同軸光源、
調焦機構、視頻輸出及電源供給系統。
B、探測器內部結構緊湊而復雜,若長時間工作,手柄會發熱,屬于正,F(xiàn)象,不屬于
故障,擅自拆卸分解,將會導內部零配件致?lián)p壞,將失去免費保修機會。
1、 光纖端面檢測儀鏡頭(物鏡)
A、DP168-B光纖端面檢測儀光學放大系統位于手柄的前部,最前端的為鏡桿。
B、鏡桿外面的是鏡頭行腔,固定在光纖端面檢測儀機座上,前端可配接各種測試轉換頭,
內部鏡桿隨著焦距的調整可以伸縮。
3、行腔
行腔起著連接、固定各種測試轉換頭的重要作用,可與各種金屬測試轉換頭相連。
4、測試轉換頭(簡稱測頭)
測試不同的規格的端口光纖,需安裝不同型號的測頭。測頭與行腔連接,連接時一定要扭緊到位,若稍有偏差,則會影響視頻圖像跑偏,調整好位置后,不可隨意再動。
標配測頭有:2.5-U-M公頭、1.25-U-M公頭、2.5-U-F母頭、1.25-U-F母頭。
選配測頭有:2.5-A-M、1.25-A-M、SC –A-F、FC –A-F、LC –A-F等。
5、調焦輪
左右調節調焦輪,使圖像達到最佳的清晰狀態。
四、顯示器簡介
DP168-B光纖端面檢測儀的液晶顯示器,輕便易于攜帶,面板為3.5英寸高清成像,既可使用110~240V外接電源供電,也可使用內置可充電鋰電池。視頻信號NTSC或PAL均可。
主要技術參數
|
放大倍數 |
一次性放大400倍(以9寸監視器為參照) |
|
分辨率 |
高達0.75µm (國際標準µm ) |
|
調焦方式 |
手動 |
|
尺寸 |
180mm x 40mm x 30mm |
|
重量 |
1.5KG(整個包裝) |
|
顯示屏尺寸 |
3.5” TFT-LCD, 960 x 240 pixels |
|
探測器尺寸 |
170mm x 100mm x 40mm |
|
輸出制式 |
PAL/NTSC |
|
電源 |
3.7V ,4500mA充電鋰電池,5V/1A 鋰電池充電器 |
|
存儲溫度 |
-25°C -- 60°C |
標準配置清單:
|
序號 |
名稱 |
說明 |
|
1. |
光纖探測器1個 |
一次性放大400倍(以9寸監視器為參照) |
|
2. |
液晶顯示器1臺 |
3.5寸液晶顯示器 |
|
2. |
電源適配器/充電器1個 |
12.6V/2A電源 |
|
3. |
充電電池 |
內置在顯示器里面 |
|
4. |
2.5-U-M公頭1個 |
可檢測SC/FC/ST等PC公頭端面 |
|
5. |
1.25-U-M公頭1個 |
可檢測LC等PC公頭端面 |
|
6. |
2.5-U-F母頭1個 |
適用于SC/FC/ST/E2000 PC 母頭端面 |
|
7. |
1.25-U-F母頭1個 |
適用于 LC等 PC母頭端面 |
|
8. |
工具箱1個 |
特制精美硬包裝箱、防摔 |
|
9. |
說明書1份 |
產品使用說明書 |
選配清單:
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
序號 |
名稱 |
說明 |
|
1. |
2.5-A-M |
可檢測FC/SC/ST/E2000等APC公頭端面 |
|
2. |
1.25-A-M |
可檢測LC/MU等APC公頭端面 |
|
3. |
SC –A-F |
可檢測SC-APC母頭端面 |
|
4. |
FC –A-F |
可檢測FC-APC母頭端面 |
|
5. |
LC –A-F |
可檢測LC-APC母頭端面 |
